电磁流量计空管报警，如何快速复位？

从原理到现场处置，一步步搞懂空管报警的来龙去脉与复位方法

引言：空管报警，究竟在报什么？

凌晨两点，操作室电话响了——"电磁流量计 FIC-2301 空管报警，流量显示为零，不知道是管道真的没流量还是仪表问题，怎么处理？

这是电磁流量计最常见的一类故障报警。很多仪表工的第一反应是去仪表本体上操作复位，按几下按钮解除报警，但没多久又复来了——因为根本没有找到报警的根因。

本课题通过一个典型现场案例，系统讲清楚：空管报警是什么原理触发的、有哪些真实原因、如何快速判断、怎样彻底复位。

核心思路：复位只是"清除报警标志"，真正解决问题要先弄清楚——管子里到底有没有液体？如果有，为什么仪表还在报空管？

第一章：电磁流量计空管检测的工作原理

1.1 电磁流量计为什么要检测空管？

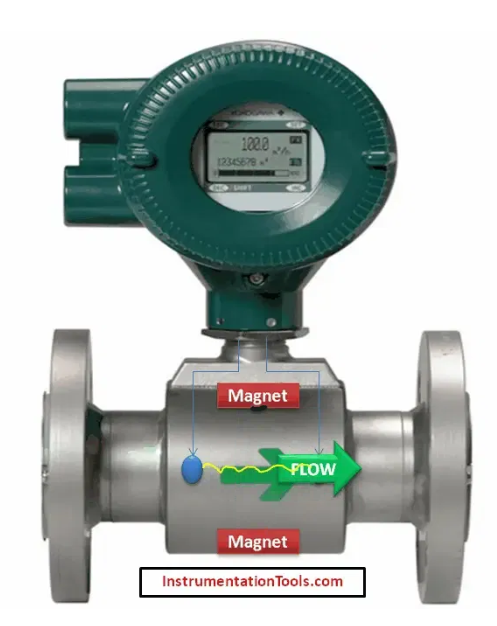

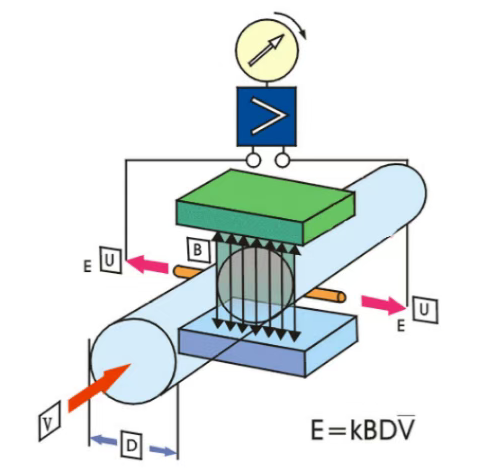

电磁流量计的测量原理基于法拉第电磁感应定律：导电液体在磁场中流动，产生与流速成正比的感应电动势（EMF）。这个信号极其微弱（通常在μV～mV量级），且只在管道完全充满液体时才有意义。

如果管道没有充满液体（局部或完全空管），液体-电极的接触状态发生变化，感应电压会产生剧烈波动甚至消失，仪表会输出随机的、毫无意义的"流量值"——既可能显示虚假的大流量，也可能显示负值，严重影响控制和计量。

因此，电磁流量计普遍内置了空管检测功能，一旦判定管道未充满，立即触发空管报警，并将输出切换到安全值（通常为 0 或保持上次值），防止虚假流量信号进入控制系统。

1.2 空管检测的技术实现方式

电极电阻/阻抗检测法（最常见）

通过测量两个测量电极之间的电阻（或阻抗）来判断管道是否充满。液体充满时阻抗低（导电液体）；空管时空气阻抗极高（近似绝缘），阻抗突变触发报警。这是目前大多数品牌的主流方案。

空管电极检测法

在仪表顶部（12 点方向）额外设置一个独立的"空管检测电极"。液体充满时该电极浸没在液体中，电极信号正常；液面下降时电极暴露在空气中，立即触发报警。精度更高，但成本也更高。

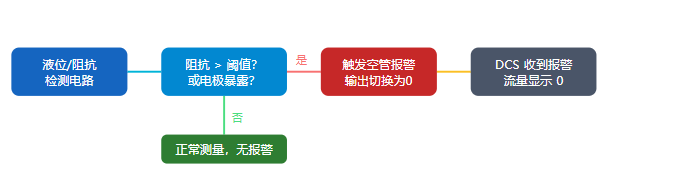

1.3 空管报警触发流程

第二章：空管报警的七大原因

收到空管报警，先别急着按复位——要先判断是哪种原因触发的。常见原因按照发生频率排列如下：

1.管道真的是空的或未满管（最常见）

开停车、切换流程、管道排空、上游泵停运、阀门关闭等，都会导致管道真正空管或液位不满管。这是正常的报警，报警本身是对的，需要工艺操作恢复满管状态。

2.液体中含有大量气泡或气液两相流

管道内液体中混有大量气泡（如泵汽蚀、进出料切换、低压下液体沸腾）时，气液界面频繁经过电极，导致阻抗忽高忽低，仪表误判为空管。在化工、食品行业较为常见。

3.液体电导率太低，接近空管阈值

电磁流量计要求被测液体有一定电导率（通常 ≥ 5 μS/cm，部分型号 ≥ 20 μS/cm）。当液体电导率接近仪表阈值下限时（如纯水、低浓度溶液、脱盐水），仪表阻抗检测值会偏高，误触发空管报警。

4.电极结垢或绝缘污染

电极表面被绝缘物质（油脂、蜡质、氧化膜、结垢层）覆盖后，即使管内有导电液体，电极与液体之间的阻抗也会大幅升高，超过空管检测阈值，导致虚假空管报警。

5.空管检测阈值参数设置不合理

仪表参数中"空管检测阈值"（Empty Pipe Threshold）设置过低，导致电极在正常工况下测得的阻抗也会超过阈值，频繁误报。出厂默认值未必适合现场液体电导率。

6.电极或接线故障

电极接线松动、腐蚀断路，传感器内部电极引线断路或短路，均会导致仪表检测到异常阻抗，触发空管报警。

7.仪表安装方向错误或气袋积聚

电磁流量计不能安装在管道最高点（气体容易积聚处），也不能水平管道上电极处于竖直方向（12/6点位置）——液位波动时电极会间歇性暴露。正确安装应保证电极始终浸没在液体中。
